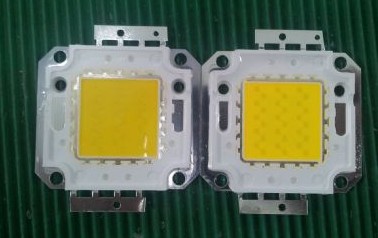

状况：这两个是同一批生产出来的，右边这个是正常光源，偶尔会出现左边这种，光效会降低，老化光衰严重，同一批支架，同一管荧光胶，一点胶就出现这种问题。是烘烤前就出现这种问题的，这个是烘烤后的样品
问题可能原因及解决办法：
1、我想问题应该可以确定了，是你们点胶过程中操作时间太久，导致刚刚开始点胶的就是正常的，后面时间太久荧光粉最后的都沉淀了，所以导致后面点出来的胶量是一样的但是因为沉淀的原因荧光粉的浓度增加了，就是你左边那样的，看起来荧光粉要浓的多！
2、可能是荧光粉沉淀导致的，先点胶的荧光粉含量多，后点胶的荧光粉含量少，从而造成了CIE等特性方面的差异。
3、支架电镀的问题，电镀的化学原料在某种环境下会产生异变，比如表面处理不均匀的话，在高温下会出现轻度氧化，有的就不会，就是你说的这样有的有有的没有，我遇见过SMD的，另外一种是，镀的方法不一样也是这样的情况，是不是镀的亮银和哑银的放在一起做了？
4、点完胶的半成品停放在空气中时间太常，造成胶水中的荧光粉有沉降，当产品烘烤出来后就会出现先点胶的产品荧光粉沉降，而后面点的烘烤出来就是正常的。
5、分析出来是因为点胶时间过长，荧光粉沉淀导致的！ |
