开路十字架

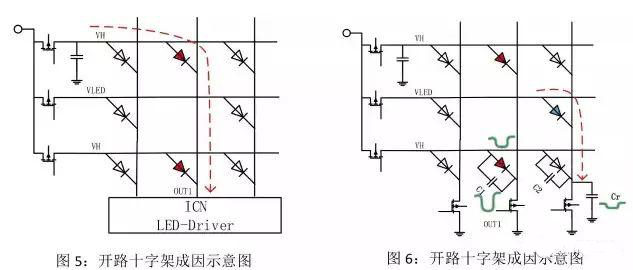

在扫描屏中当出现灯珠开路,该点被点亮时,通道OUT1电压被拉低到0.5V以下。若扫描行电位消隐电压VH为3.5V,则会对该列灯珠形成导通通路,形成开路毛毛虫。

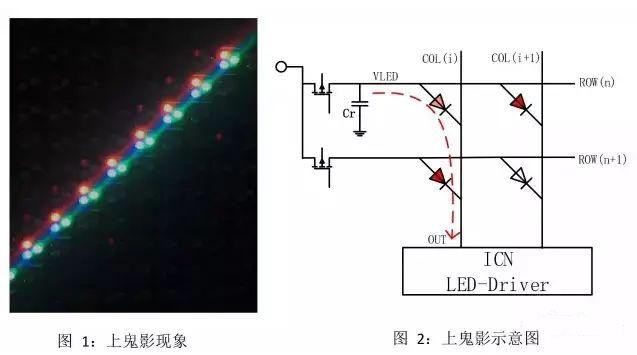

当出现灯珠开路,通道OUT1电压被拉低到0.5V以下甚至0V,并通过寄生电容C1、C2影响到列寄生电容Cr,当Cr电位被拉低时,与开路灯珠同一行的LED出现隐亮。

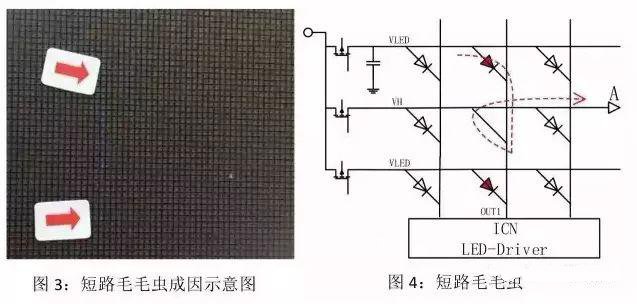

将消隐行管的消隐电压调低可有效解决开路十字架问题即消隐电压VH<1.4V。业内某些行管同样利用可调消隐电压的方式,将消隐电压调低至1.4V以下来解决开路十字架,但这样会带来LED反压增大加速LED灯珠损坏及短路毛毛虫。
灯珠VF值偏大

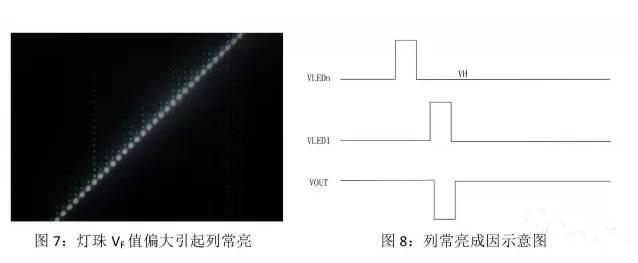

由于灯珠VF值偏大而导致的列常亮同样也是困扰用户应用的问题。通常绿灯标称正向电压VF为2.4~3.4V,通常情况下绿灯阳极、阴极压差1.8V就能使之点亮,而行管的消隐电压VH过高便会导致列常亮。
以灯珠正向电压VF1=3.4V为列,当扫描至次灯珠时VOUT和VLED1同时打开,
通道端电压:VOUT=VLED1-VF1
该列的其他行灯珠两端电压:V△=VH-VOUT=VH-VLED1+VF1
若V△>1.8V便可能会导致列常亮,即VH-VLED1+VF1>1.8V其中VLED=VCC(行管压降忽略),故VH>VCC-1.6V便不利于解决灯珠VF值偏大引起的列常亮问题。
高对比耦合

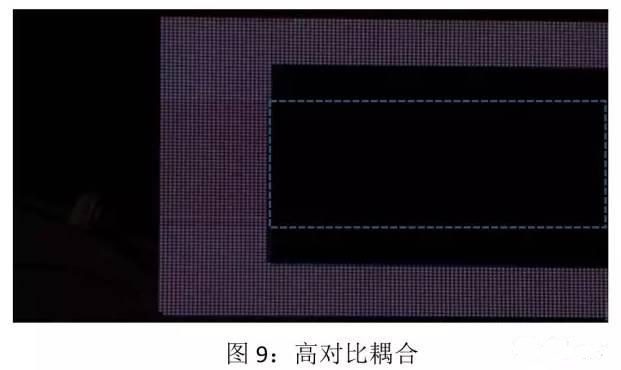

高对比耦合指在低亮的背景下,叠加高亮画面,低亮画面与高亮画面同行的区域出现偏色、偏暗现象,如图9所示虚线处为叠加高亮画面。高对比耦合现象为列通道通过行管相互干扰造成,通过设计钳位电压的方式即放电结束后保持在某一电平,从而调低行管消隐电压,即可一定程度改善高对比耦合。但此设计方法会带来短路列偏暗、低灰偏红、灯珠VF值偏大等问题。从行驱动角度来改善高对比耦合可通过调低消隐电压,但会带来灯珠反压偏大,短路毛毛虫问题。
行管消隐电压选择

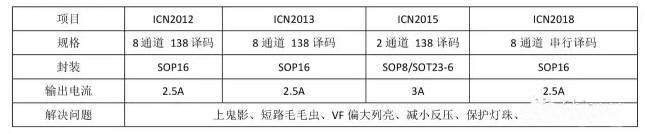

综上可知,行管消隐电压的选择面临上述六大问题的挑战,且分别存在一定的挑战,消隐电压不能过高或过低。通常开路十字架由恒流驱动侦测消除,因为过低的消隐电压会降低灯珠长期使用的可靠性。下表总结了各种情况下消隐电压合适的范围。
因此综合处理各种应用问题,消隐电压在3V~3.4V(VCC=5V)是一个比较合理的选择。可满足用户各类扫描模组设计需求,从而合理解决多种应用问题。
